Вопрос: Настройка relay-агента DHCP
Ответ:
Ответ:
| Пример настройки relay-агента DHCP |
Скачать (PDF) |
Сообщения DHCP передаются широковещательно. Чтобы клиент и сервер могли ими обмениваться, они должны находиться в одном широковещательном домене, то есть в одной IP-сети или подсети. Если клиент и сервер DHCP находятся в разных сетях, для передачи сообщений между ними нужен посредник. Им является relay-агент DHCP.
Relay-агент DHCP — это любой узел, маршрутизатор или коммутатор, который настроен для передачи пакетов DHCP между клиентом и сервером, находящихся в разных сетях. Передача сообщений DHCP relay-агентом отличается от передачи IP-пакетов маршрутизатором. Маршрутизатор при передаче IP-пакета не изменяет в нем IP‑адреса приемника и назначения. Relay-агент, получив сообщение DHCP, генерирует новое сообщение и отправляет его через соответствующий интерфейс.
Примечание к настройке
Рассматриваемый пример настройки подходит для следующих серий коммутаторов: DGS-1250, DGS-1510, DGS-1520, DGS-3130, DGS-3630, DXS-3610.

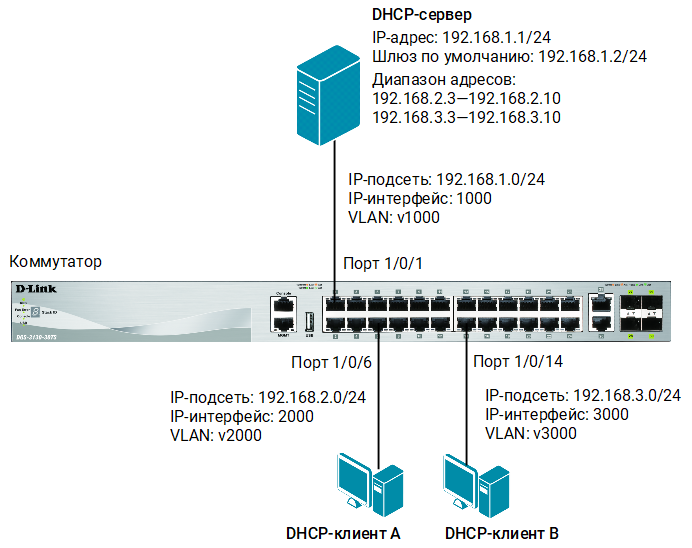

Рис. 1 Схема подключения
Настройка DHCP-сервера isc-dhcp-server
- Настройте статический IP-адрес для сетевого интерфейса enp0s3:
|
$ sudo ifconfig enp0s3 192.168.1.1/24
|
|
Примечание
enp0s3 — это имя сетевого интерфейса. Для просмотра информации о сетевых интерфейсах в терминале введите команду:
|
- Создайте маршрут по умолчанию:
|
$ sudo route add default gw 192.168.1.2
|
- Установите пакет isc-dhcp-server:
|
$ sudо apt-get install isc-dhcp-server
|
- Откройте конфигурационный файл /etc/dhcp/dhcpd.conf, укажите подсеть сетевого интерфейса, на котором запущен DHCP-сервер, и создайте диапазоны адресов для подсетей 168.2.0/24 и 192.168.3.0/24:
|
$ sudo gedit /etc/dhcp/dhcpd.conf
default-lease-time 600;
max-lease-time 7200;
subnet 192.168.1.0 netmask 255.255.255.0 {
}
subnet 192.168.2.0 netmask 255.255.255.0 {
range 192.168.2.3 192.168.2.10;
option subnet-mask 255.255.255.0;
option routers 192.168.2.2;
}
subnet 192.168.3.0 netmask 255.255.255.0 {
range 192.168.3.3 192.168.3.10;
option subnet-mask 255.255.255.0;
option routers 192.168.3.2;
}
|
- Имя сетевого интерфейса enp0s3, на котором запущен DHCP-сервер, передается ему в качестве аргумента при вызове. В ОС Linux аргументы и ключи вызова программ задаются в каталоге /etc/default. Укажите сетевой интерфейс, на котором сервер будет прослушивать запросы от клиентов. Для этого откройте файл /etc/default/isc-dhcp-server и введите:
|
$ sudo gedit /etc/default/isc-dhcp-server
# Separate multiple interfaces with spaces, e.g. "eth0 eth1".
INTERFACESv4="enp0s3"
|
- Запустите DHCP-сервер:
|
$ sudo /etc/init.d/isc-dhcp-server start
|
|
Примечание
Каждый раз после изменения конфигурационного файла DHCP-сервера перезапускайте сервер с помощью команды:
|
- Проверьте статус DHCP-сервера:
|
$ sudo service isc-dhcp-server status
|
Настройка коммутатора
- Создайте VLAN с именами v1000, v2000, v3000:
|
Switch(config)# vlan 1000
Switch(config-vlan)# name v1000
Switch(config-vlan)# exit
Switch(config)# vlan 2000
Switch(config-vlan)# name v2000
Switch(config-vlan)# exit
Switch(config)# vlan 3000
Switch(config-vlan)# name v3000
Switch(config-vlan)# exit
|
- Настройте немаркированные порты для VLAN v1000, v2000, v3000:
|
Switch(config)# interface ethernet 1/0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 1000
Switch(config-if)# exit
Switch(config)# interface range ethernet 1/0/2-12
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 2000
Switch(config-if-range)# exit
Switch(config)# interface range ethernet 1/0/13-24
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 3000
Switch(config-if-range)# end
|
- Создайте IP-интерфейсы для VLAN 1000, 2000 и 3000:
|
Switch(config)# interface vlan 1000
Switch(config-if)# ip address 192.168.1.2 255.255.255.0
Switch(config-if)# exit
Switch(config)# interface vlan 2000
Switch(config-if)# ip address 192.168.2.2 255.255.255.0
Switch(config-if)# exit
Switch(config)# interface vlan 3000
Switch(config-if)# ip address 192.168.3.2 255.255.255.0
Switch(config-if)# end
|
- Запустите relay-агент:
|
Switch(config)# service dhcp
|
- Укажите IP-адрес DHCP-сервера и настройте перенаправление DHCP-пакетов из VLAN v2000 и v3000:
|
Switch(config)# ip dhcp pool pool1
Switch(config-dhcp-pool)# relay source 192.168.2.0 255.255.255.0
Switch(config-dhcp-pool)# relay destination 192.168.1.1
Switch(config-dhcp-pool)# exit
Switch(config)# ip dhcp pool pool2
Switch(config-dhcp-pool)# relay source 192.168.3.0 255.255.255.0
Switch(config-dhcp-pool)# relay destination 192.168.1.1
Switch(config-dhcp-pool)# exit
Switch(config)# interface range ethernet 1/0/2-24
Switch(config-if-range)# ip dhcp relay
Switch(config-if-range)# end
|
