DGS-1210/ME Serisi

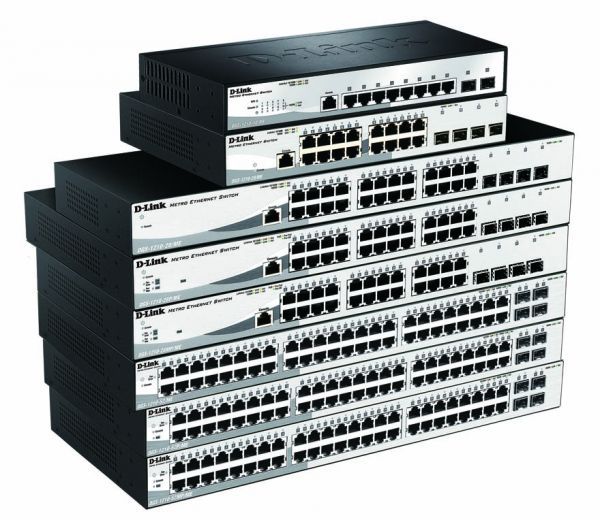

DGS-1210/ME Serisi Yönetilebilir Anahtarlar
Nereden Alınır

Tanımlama

DGS-1210 serisi yöntilebilir Ethernet Anahtarlar Metro Ethernet uygulamaları için ideal anahtarlardır. Bu yönetilebilir Ethernet Anatarlar 24/48 bakır Gigabit Ethernet Portları  ve Uplink için Gigabit SFP portları sunarlar. Elektrik dalgalanmalarına karşı koruma sizi beklenmeyen elektrik yükselişlerinden korurken, tam takım güvenlik ve yönetim özellikleri network’ünüzü  iç ve dış tehditlerden koruyacaktır.

Gigabit Performans

DGS-1210 serisi network’ünüze üstün performans sağlamak için 10/100/1000 Mbps Ethernet downlink portları ile gelir. Tüm modellerin Gigabit SFP Uplink portları vardır ve DGS-1210-28P, DGS-1210-28Mp veya DGS-1210-52MP aynı zamanda 802.3af/at Ethernet üzerinden Güç ( PoE )  özelliği sunar. Bu sayede PoE kameralar gibi cihazlar uzak noktalarda güç çıkışına  ihtiyaç duyulmaksızın kolayca kurulabilir.  Uygulama noktasındaki  cihazlara bir ethernet kablosu ile bağlanın, ethernet kablosu datanın yanısıra enerjiyide transfer edecektir.

Güvenlik ve Kimlik Doğrulama

DGS-1210 serisi Yönetilebilir Ethernet Anahtarlar network üzerinde katı bir erişim kontrolü için 802.1X port bazlı / Konuk Bazlı erişim kontrolü, misafir Vlan, ve RaDIUS/ TACACS+ kimlik doğrulamayı destekler.  IP-MAC-Port Binding özelliği kullanıcı erişim kontorlünün gelişmesi için  Network yöneticilerinin bir kaynak IP adresini ilgili bir MAC ile bağlanmasına  ve port numarasını tanımlanmasına izin verir.  Sistem üzerindeki D-Link Safe Guard Engine CPU’yu broadcast/multicast/Unicast taşkınlarına karşı paketleri otomatik tuzaklayarak ve olayları kayıt altına alarak korur. Bunlara ek olarak Erişim Kontrol Listesi ( ACL) özelliği network güvenliğini ve anahtar performansını artırır.

Verimli ve Dirençli

Görev kritik alanlar için DGS-1210 serisi Yönetilebilir Ethernet Anahtarlar 802.1D 2004 sürümü, 802.1w, ve 802.1s Spanning Tree Protokollerini ( STP ) destekler.   STP anahtarın yedek bir köprü erişimi ile birlikte konfigüre edilmesini sağlar, bu sayede acil durumlarda data’nın aktarımı ve alımı garanti altına alınmış olur.  Anahtarlar aynı zamanda daha yüksek kullanılabilirlik için , 802.3ad Bağlantı gruplanmasını destekler, bu birden fazla portun paralel olarak gruplanarak tek bir port oluşturmasını sağlar,  bant genişliğini ve  yedekliliği artırır.Bu modeller 802.1p Servis Kalitesi ( QoS) özelliklerine sahiptir, Bu sayede gerçek zamanlı trafik  Weighted Round Robin ( WRR) içinde sınflandırılır ve katı öncelik seviyeleri   8 sıraya eşlenir. Paket sınıflandırması TOS, DSCP, MAC, Ipv4, VLAN ID, TCP/UDP, port numarası, protokol tipi  veya VOIP yada IPTV gibi spesifik multimedya uygulamalarının esnek konfigürasyonu için kullanıcı tanımlı paket içeriği bazlı olabilir.

Trafik ve Bant Genişliği Kontrolü

Entegre Bant Genişliği kontrolü, network yöneticilerinin her bir port için  veri işlem  seviyelerini belirleyerek bant genişliğini yönetmelerini sağlar. Minimum 64 Kbps’lık oranlar desteklenir,  portlar için giriş  kontrol ve akış tabanlı bant genişliği kontrolü sağlar.  DGS-1210 serisi aynı zamanda trafik kontrolüde sağlar, Paketleri eşik seviyesinin altına düşürerek performansı optimize eder. Port Mirroring yöneticilerin trafiği tanımlamasına yardım eder ve anahtarın performansını takip etmelerini sağlar. DGS-1210 serisi IGMP Snooping ve IGMP kimlik Doğrulaması ile Multicast trafiği azaltır ve network performansını optimize eder.

Multicast Uygulamalar

DGS-1210 serileri yönetilebilir Ethernet Anahtarlar L2 Multicast fonksiyonlarının tüm özelliklerine sahiptir, bunlara IGMP Snooping, IGMP Filtering, Hızlı Ayrılma ve Spesifik Portlar için Multicast Trafik konfigürasyonu dahildir. L2 Multicast desteği ile DGS-1210 serileri büyüyen IPTV uygulamaları için hazırdır. Host based IGMP/MLD   snooping

Yönetim Yetenekleri

WEB-Tabanlı bir GUI kullanıcı dostu bir ara yüz ve kolay yönetim sağlıyor, DHCP Oto-konfigürasyon yöneticilere çok gelişmiş yönetim özellikleri sunuyor, onların bir TFTP sunucusuna hazır konfigürasyonları saklamasına izin veriyor. Anahtarlar IP adreslerine bu sunucu üzerinden  erişip hazır konfigürasyonları yükleyebiliyorlar.    Bağlantı Seviyesi Keşif Protokolü’nün  ( LLDP ) desteklenmesi sayesinde network cihazları kendi kimliklerini ve özelliklerini yerel ağda paylaşabiliyor, bu sayede network topolojisi çok daha iyi bi şekilde yönetilebiliyor. Bu anahtarlar üzerindeki her bir port, uzunluk veya kablo fonksiyon sorunları gibi kabloyla ilgili problemleri teşhis etmeye yardımcı   ,kablo teşhis özelliğini destekliyor bu sayede yöneticiler problemi kolayca belirleyip çözebiliyorlar.

IPV6 Teknolojisi

DGS-1210 serileri gelecekteki olası  IPV6 network’leri ile tamamen uyumludur.   Telnet, HTTP veya SNMP üzerinden uzak IPV6 yönetilebilirliğini destekler. DGS-1210 serileri Network’ü kanunsuz Ipv6 kullanıcılarından korumak ve güvenli bir Ipv6 network’ü oluşturmak için Ipv6 ACL, DHCPv6 snooping ve Komşu Keşif ( ND )   fonksiyonlarını kullanır. DGS-1210 Serileri IPV6 forum’dan Ipv6 Ready logo Phase 2 sertifikası almıştır. Ipv6 Ready Logo programı Ipv6 ürünlerinin birlikte, uyumlu çalışmasını garanti eder.

Genel Özellikler



Interface

DGS-1210-28          • 24 10/100/1000BASE-T + 4 SFP
DGS-1210-28MP    • 24 10/100/1000BASE-T PoE + 4 SFP
DGS-1210-28P       • 24 10/100/1000BASE-T PoE + 4 SFP
DGS-1210-52          • 48 10/100/1000BASE-T + 4 SFP
DGS-1210-52P        • 24 Ports 10/100/1000Mbps PoE + 24 Ports 10/100/1000Mbps + 4 SFP
DGS-1210-52MP     • 48 10/100/1000BASE-T PoE + 4 SFP

Switching Capacity
DGS-1210-28/28P/28MP    • 56 Gbps
DGS-1210-52/52P/52MP    • 104 Gbps

Max. Forwarding Rate
DGS-1210-28/28P/28MP     • 41.7 Mbps
DGS-1210-52/52P/52MP     • 77.4 Mbps


Packet Buffer
DGS-1210-28/28P/28MP      • 1.5 MB
DGS-1210-52/52P/52MP      • 3.0 MB


MAC Address Table Size
16K Entries

RAM for CPU
128 MB DDR3

Flash Memory
32 MB

Leds
Power (per device), Console (per device),Link/Active/Speed (per port), Fan Error


MTBF (Hours
DGS-1210-28           •388,138 hours
DGS-1210-28MP     •294,101 hours
DGS-1210-28P        •239,534 hours
DGS-1210-52           •334,101 hours
DGS-1210-52P        •334,101 hours
DGS-1210-52MP    •318,616 hours

Acoustic
DGS-1210-28            •0 dB(A)
DGS-1210-28MP    •52.4 dB(A)
DGS-1210-28P     •52.4 dB(A)
DGS-1210-52         •38.27 dB(A)
DGS-1210-52P      •46.5 dB(A)
DGS-1210-52MP    •52.4 dB(A)

Heat Dissipation
DGS-1210-28          •76.59 BTU/hr
DGS-1210-28MP    •840.89 BTU/hr
DGS-1210-28P        •850.58 BTU/hr
DGS-1210-52          •130.58 BTU/hr
DGS-1210-52P        •912.96 BTU/hr
DGS-1210-52MP    •1648.23 BTU/hr

Power Consumption
DGS-1210-28          •17.84 Watts
DGS-1210-28MP    •27.49 Watts
DGS-1210-28P       •26.3 Watts
DGS-1210-52          •38.27 Watts
DGS-1210-52P       •38.27 Watts
DGS-1210-52MP    •48.9 Watts

Dimensions
DGS-1210-28                   •440 mm x 140 mm x 44 mm
DGS-1210-28MP             •440 mm x 210 mm x 44 mm
DGS-1210-28P                •440 mm x 210 mm x 44 mm
DGS-1210-52                   •440 mm x 210 mm x 44 mm
DGS-1210-52P                •440 mm x 430 mm x 44 mm
DGS-1210-52MP            •440 mm x 430 mm x 44 mm

Ventilation
DGS-1210-28                 • Fanless
DGS-1210-28MP           •2 x Smart Fan
DGS-1210-28P              •2 x Smart Fan
DGS-1210-52                 •1 x Smart Fan
DGS-1210-52P              •3 x Smart Fan
DGS-1210-52MP           •3 x Smart Fan

Power Input
AC Input: 100 to 240 V AC, 50/60 Hz

Power Surge Protection
All Ethernet ports support IEC61000-4-5 surge protection

Operating Temperature
-5 to 50 °C (23 to 122 °F)

Storage Temperature
-40 to 70 °C (-40 to 158 °F)

Operating Humidity
10% to 90% non-condensing

Storage Humidity
5% to 90% non-condensing


EMI
•FCC class A, CE class A, VCCI, C-Tick, BSMI, CCC

Safety Certifiations
•CCC
•CE LVD
•UL/cUL



Fiziksel Özellikler

Software Features

L2 Features
• MAC Address Table: 16K
• Spanning Tree Protocols
- 802.1D STP
- 802.1w RSTP
- 802.1s MSTP
- BPDU tering
- Root restriction
• Loopback detection
• Jumbo Frames up to 9216 Bytes
• Link aggregation
- Compliant with 802.3ad
- Supports max 8 groups, 8 ports per group
• Mirroring
- Support 1 mirroring group
- Support One-to-One, Many-to-One, Flow-based(ACL) mirroring for ingress traffic
• L2 Protocol Tunneling (L2PT)

L2 Multicasting
• IGMP Snooping
- IGMP v1/v2/v3 snooping
- IGMP authentication/ filtering
- Supports 256 groups
- VLAN/host-based IGMP snooping fast leave
- Report suppression
• MLD snooping
- MLD v1, MLD v2
- Support 256 groups

VLAN
• 802.1Q tagged VLAN
• VLAN group
• Max. 4094 active VLAN groups
• Port-based VLAN
• GVRP
• Asymmetric VLAN
• Max. 256 dynamic VLAN
• 802.1v protocol VLAN
• VLAN trunking
• MAC-based VLAN
• Port-based Q-in-Q
• ISM VLAN

L3 Features
• Max. 256 ARP entries
• Supports 255 static ARP entries
• Support Gratuitous ARP
• Default Routing
• Static Routing
• 32 IPv4 Static Route Entries
• 16 IPv6 Static Route Entries
• Vlan interface

Quality of Service (QoS)
• Bandwidth Control(Rate Limitting)
- Port-based (Ingress, Min. Granularity 64 Kbps)
- Flow-based (Ingress, Min. Granularity 64 Kbps)
- Egress queue bandwidth control (Min. Granularity 64 Kbps)
• 8 outbound queues
• Queue Handling
- Strict priority
- Weighted Round Robin (WRR)
• CoS based on:
- Switch port
- 802.1p priority queues
- VLAN ID
- MAC address
- IPv4/IPv6 address
- DSCP
- TOS
- Protocol type
- TCP/UDP port
- IPv6 traffic class

Access Control List (ACL)
• Up to 256 ingress access rules
• ACL based on
- Switch port
- 802.1p priority
- VLAN ID
- MAC address
- Ether type
- TOS
- IPv4/v6 address
- DSCP
- Protocol type
- IPv4/IPv6 TCP/UDP port number
- ICMP
- IPv6 traffic class
• ACL Action (permit/deny/mirror)
• Time-based ACL
• ACL statistics
• CPU interface filtering

AAA
• 802.1X
- Por -based access control
- Host-based access control
• Guest VLAN
• RADIUS accounting
• TACACS+ accounting
• User Account Privilege (4 level user account)
• Web-based Access Control (WAC)
- Port-based access control
- Host-based access control
- Dynamic VLAN Assignment
• MAC-based Access Control (MAC)
- Port-based access control
- Host-based access control
- Dynamic VLAN Assignment
• RADIUS and TACACS+ authentication for switch access

Security
• SSH v2
• SSL v1/2/3
• Port security (Up to 64 MAC addresses per port)
• Broadcast/Multicast/Unicast storm control
• Loop protection
• IP source guard
• IP-MAC-Port Binding (IMPB)
- ARP inspection
- IP inspection
- IPv6 DHCP snooping
• D-Link Safeguard Engine
• DHCP server secreening
• DHCP snooping
• DHCP client filtering
• Dynamic ARP protection
• DoS attack prevention
• BPDU attack protection
• Root protection
• Traffic segmentation

OAM
• Cable diagnostics
• 802.3ah Ethernet Link OAM
-Support 802.3ah link layer remote loopback and discovery (System log and SNMP)
- 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (System log and SNMP)

Management
• Web-based GUI (IPv4/IPv6)
• Command Line Interface (CLI)
• Telnet Server/ Client (Support IPv4/IPv6)
• TFTP client (IPv4/IPv6)
• Command logging
• SNMP v1/v2c/v3
• SNMP traps
• Syslog
• RMON v1
• RMON v2
• LLDP/ LLDP-MED
• BootP/DHCP client
• DHCP Auto-configuration
• DHCP Server, Relay (IPv4/IPv6)
- DHCP relay agent/local relay
- DHCP relay option 12, 37, 38
- DHCP relay option 82
• PPPoE Circult-ID tag insertion
• Trap/alarm/log severity control
• CPU monitoring
• Secure FTP (SFTP) Client
• Dual images
• SNTP/ NTP
• Debug command
• Password recovery
• Password encryption
• Backdoor password
• Trusted host
• Text-editable config file
• Trusted host


MIB
• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC2674,4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS authentication client MIB
• RFC 2620 RADIUS accounting client MIB
• RFC 2925 ping & traceroute MIB
• Private MIB
• D-Link Zone Defense MIB

IETF Standard
• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC 2474, 3260 defnition of the DS Field in the IPv4 and IPv6 header
• RFC 1321, 2284,2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC2571, RFC2572, RFC2573, RFC2574 SNMP

IPv6
• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto configuration
• RFC2464 IPv6 Neighbor over Ethernet and definition
• RFC3513, 4291 IPv6 addressing architecture
• RFC2893, 4213 IPv4/IPv6 dual stack function

Green Features
• Compliant with RoHS
• Power Saving by Link Status
• Power Saving by Cable Length
• Time-based PoE
• IEEE 802.3az Energy Ecient Ethernet (EEE)


Specifications are subject to change without notice. D-Link is a registered trademark of D-Link
Corporation and its overseas subsidiaries. All other trademarks belong to their respective owners.
©2014 D-Link Corporation. All rights reserved. E&OE.
